Konfigurasi Jaringan VOIP dengan Cisco Paket Cracer

Assalamulaikum wr. wb....
Haloo sobat ssaputra.blogspot.com kali ini saya akan share bagaimana caranya konfigurasi jaringan VOIP dengan cisco paket tracer ....
Tanpa basa-basi lagi yuk menuju ke TKP ....
Berikut ini langkah-langkah yang akan kita lakukan ..
  1. Setting switchport voice.
  2. Konfigurasi interface scr static pada router.
  3. Konfigurasi interface host secara auto (DHCP)
  4. Setting voip pada router.
  5. Setting dial number untuk ipPhone.

Oke yang pertama harus kita lakukan adalah
  • Buka software cisco paket tracer (saya sarankan menggunakan versi  5.3.3 ke atas).

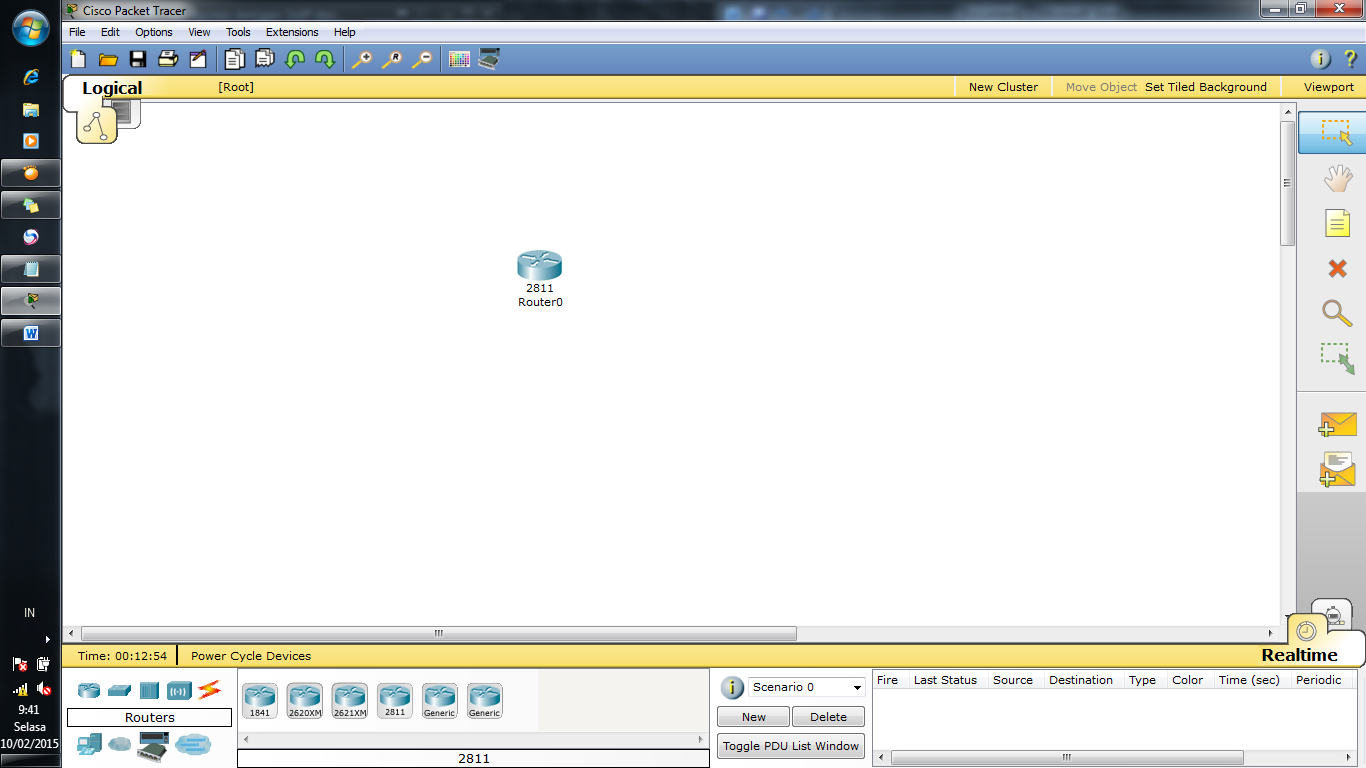

  • Buat sebuah router jenis 2811 (Pastikan hanya memilih router jenis ini , karena hanya jenis ini yang menyediakan fungsi untuk ipPhone ).

  • Buat sebuah switch (kali ini saya menggunkan switch jenis 2960).

  • Buat 3 buah ip Phone ( saya menggunkan 3 ipPhone).

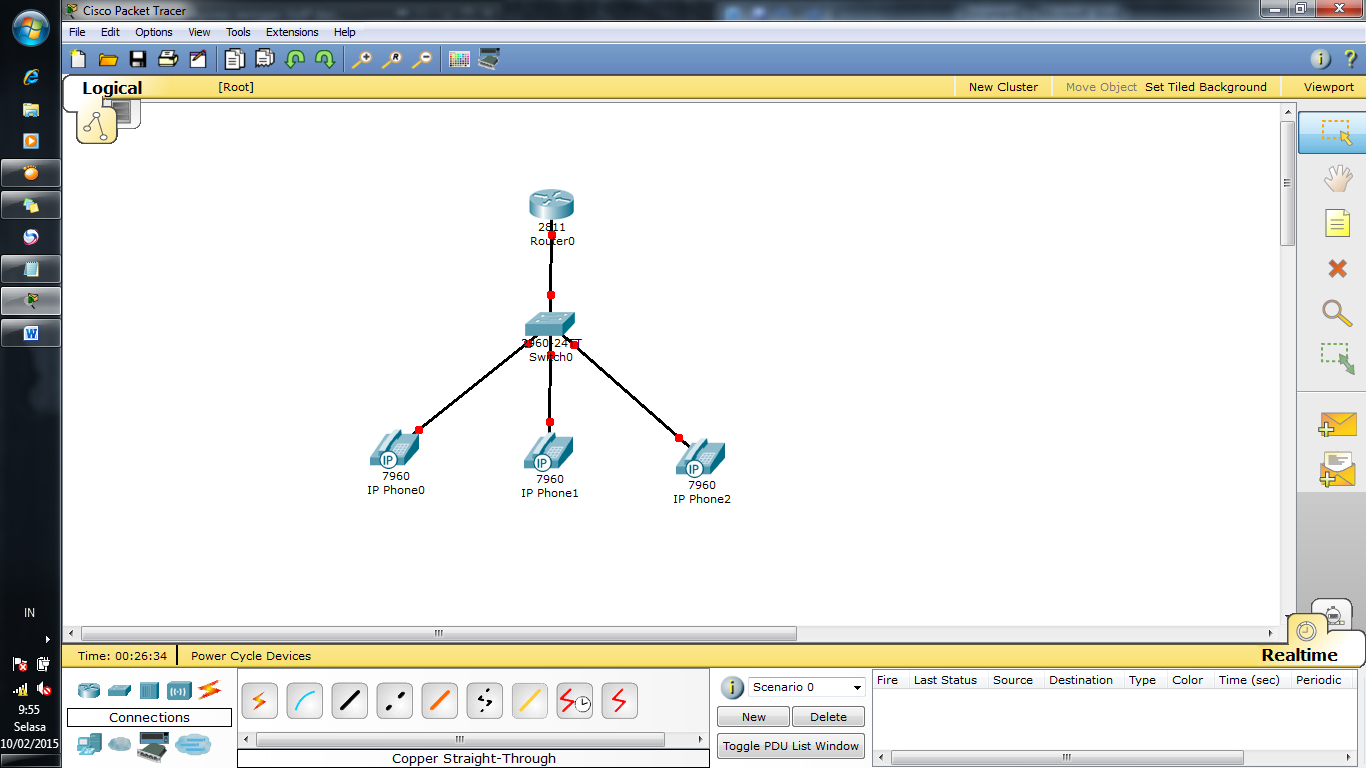

  • Sambungkan seluruh IpPhone ke switch dan switch ke router , masng-masing menggunkan jenis kabel straight-through. Sehingga sepeti gambar di bawah.

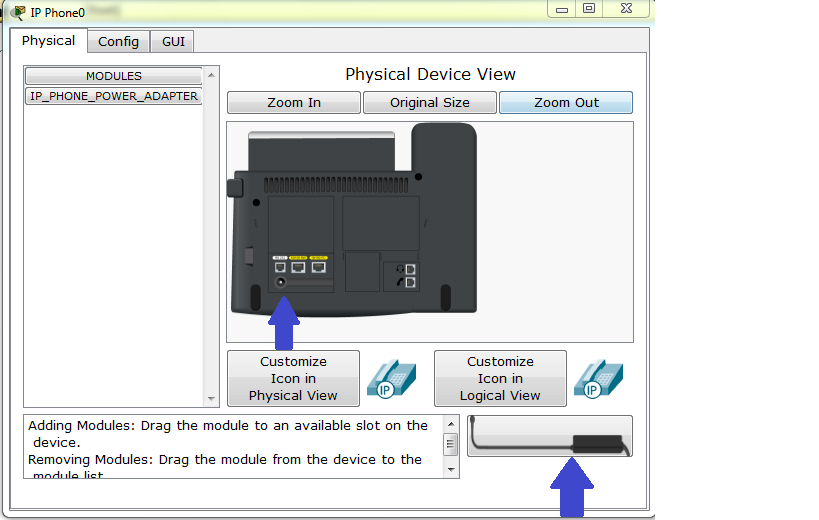

  • Colokkan power adapter pada setiap ipPhone (klik pada ipphone kemudian drag power ke portnya).

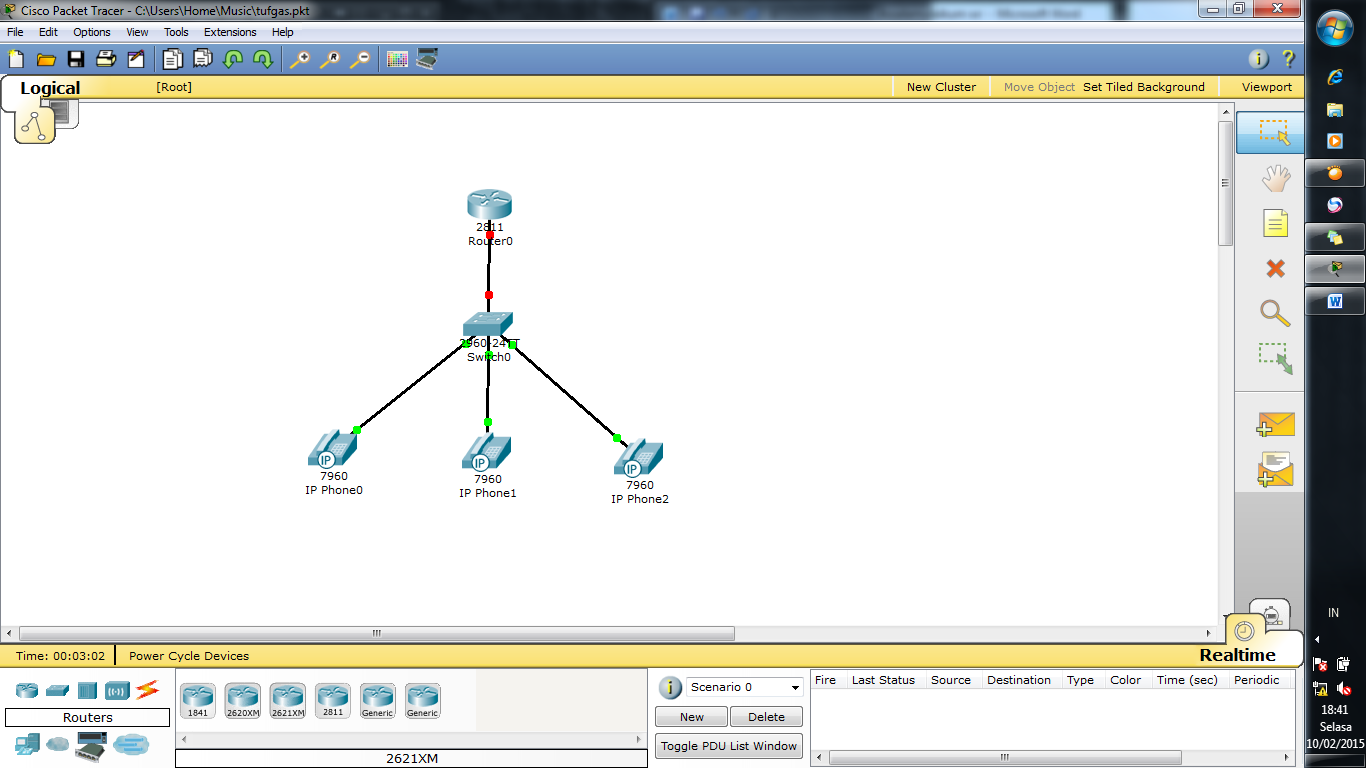

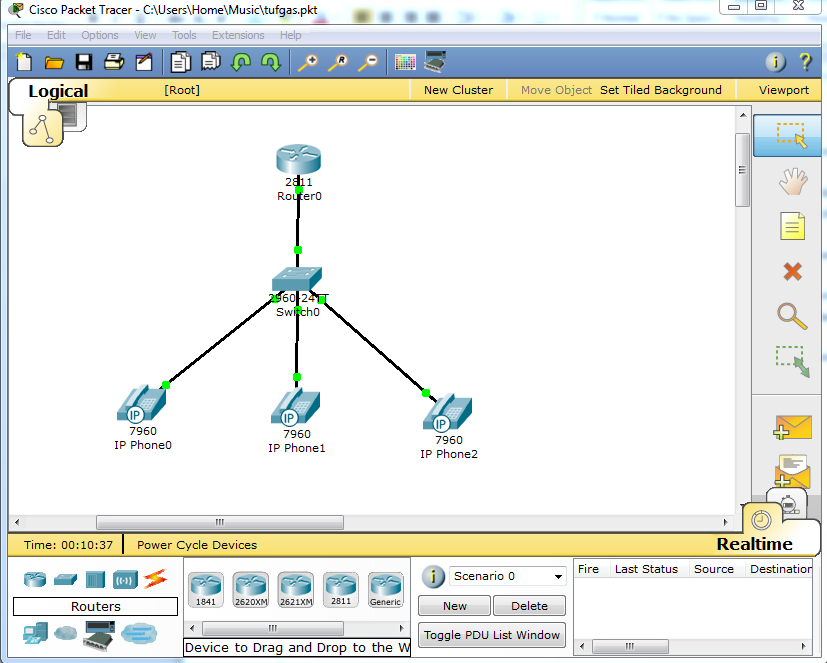

Sehingga seperti ini. Yang tadinya merah menjadi hijau.

Oke sobat kita lanjutkan ke proses konfigurasi switch.

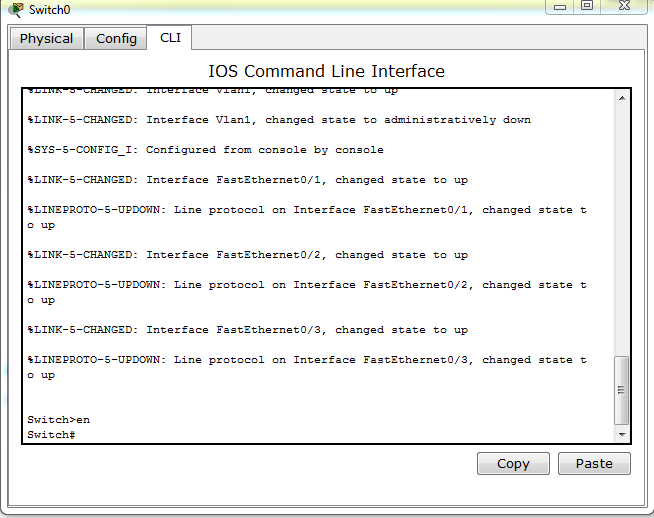

  • Pertama klik pada switch dan masuk ke tab CLI (saya akan mengkonfigurasi menggunakan metode command line).
Saat masuk ke CLI switch kita ketikkan perintah :
  •  “en” (tanpa tanda petik ) kemudian “config terminal” (artinya kita akan mulai masuk ke konfigurasi).
  • Masukkan perintah “ int range fa0/1-24 ” (untk memberikan semua port switch           (port 1-24) kepada switchport voice).
  • Ketikkan “switchport  voice vlan 1 “ (memuat vlan id yang default berada dalam vlan 1).
  • Lalu ketikkan “ exit “ untuk keluar dari config terminal.

Selanjutnya ke tahap konfigurasi Router.
  • Saat masuk ke CLI Router ketikkan “en” (tanpa tanda petik ) kemudian “config terminal”
  • Ketikkan perintah “ ip dhcp pool voice “ (untuk masuk ke konfigurasi dhcp).
  • Ketik “ network 192.168.1.27 255.255.255.0 “(untuk memasukkan ip network dan subnet mask pada konfigurasi dhcp , kali ini saya menggunkan ip network 192.168.1.27 dan subnet mask kelas c).
  • Kemudian masukkan perintah “ default-router 192.16.1.28 “ (untuk menentukan ip router pada dhcp).
  • Ketik “ option 150 ip 192.168.1.28 “ (untuk menentikan berapa jumlah ip maksimal yang akan dilepaskan pada DHCP . Misalnya perintah tersebut 150 ip yang dimulai dari 192.168.1.28 , yaitu 192.168.1.29 sampa 192.168.1.179 ).
  • Ketikan “ exit “ untuk keluar dari command line router (eluar dari konfiguras DHCP)  .
  • Ip dhcp excluded-address  192.168.1.28
  • Int fastethernet 0/0
  • Ip address  192.168.1.28 255.255.255.0
  • No shutdown
  • Exit
  • Telephony-service
  • Max-ephones 3
  • Max-dn 3
  • Ip source-address 192.168.1.28 port 2000
  • Auto assign 4 to 6
  • Auto assign 1 to 5
  • Exit

Kemudian lanjut ke konfigurasi IPPHONEnya , jangan ditutup CLI routernya karena kita mengeditnya di CLI Router.
  • Ephone-dn 1
  • Number 1321241
  • Ephone-dn 2
  • Number  1321242
  • Ephone-dn 3
  • Number 1321243

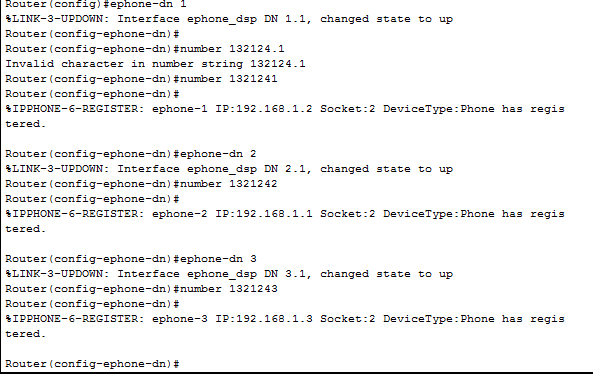

Untuk screenshotnya seperti ini
C:\Users\Home\Pictures\configurasi phone.PNG
Setelah kita konfigurasi Iphone . Kita uji coba kan , ipphone 1 menelpon  iphone 2.

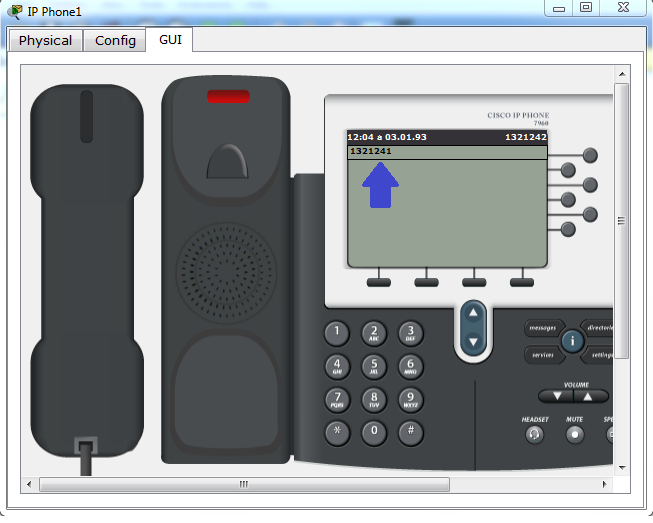

Maka di IpPhone 2 yang ditunjuk oleh panah tersebut akan kedap-kedip...

Sekian sobat blog ssaputra04.blogspot.com tutorial mengenai konfigurasi jaringan VOIP dengan cisco paket tracer . Semoga bermanfaat ....
Wassalamualaikum wr. wb.
